圧巻の緩勾配3/100〜ながら高水密

富士ライン®55 下地にて耐火

意匠登録済
  • 勾配 3/100〜
  • 高水密
  • 高耐風圧アルミ吊子
  • 屋根材幅が可変
  • コストカット

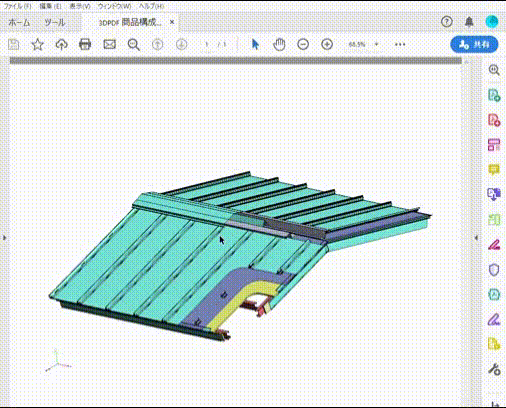

CADデータダウンロード
富士ライン55

55mmの山高で 豪雨時でも強力にガード。

キャップ端部が高所にあるため豪雨時でも排水が侵入しない

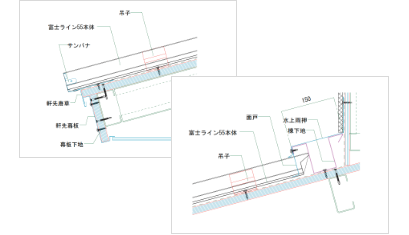

新築での納まり

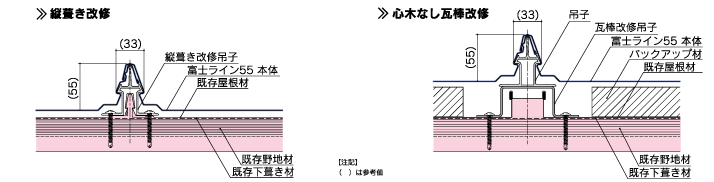

縦葺きカバー改修での納まり

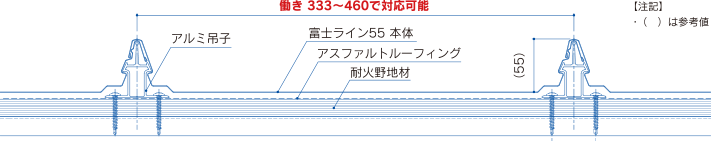

断面図

新築での納まり

仕様

屋根材別の対応勾配一覧
  • 有効寸法 幅 333～460mm
  • 屋根勾配※1 3/100以上
  • 製品重量（鋼板0.5mm） キャップピッチ460mm5.7kg/m2
  • R半径（鋼板0.5mm）※2 15m〜
  • m2必要m （有効寸法 460mm）2.17m （有効寸法 333mm）3.00m
  • 耐風圧強度 10,000Pa (鋼板0.5mm,有効360mm）
    7,500Pa (鋼板0.5mm,有効460mm）
  • 水密 2,500Pa (2.5kN/㎡）でも漏水無し
  • 耐火 下地仕様にて対応

※耐風圧・水密：（財）建材試験センターにて実証

※1 5/100勾配以下では指定下葺き材となります。

※2 鋼板0.4mmではR半径は25m～となります。

※屋根平面部の風速として。実際の耐風圧検討の際には、安全率を考慮のうえ計算してください。

※仕様条件から外れる場合はお問い合わせください。

コストパフォーマンスに優れた
3/100 勾配対応、高水密屋根。

  • 縦長尺屋根材
  • 働き幅可変 (333〜460mm)
  • 55mm 山高で高水密
  • アルミ単吊子方式
  • 屋根材とキャップ一体型
  • 大型物件対応

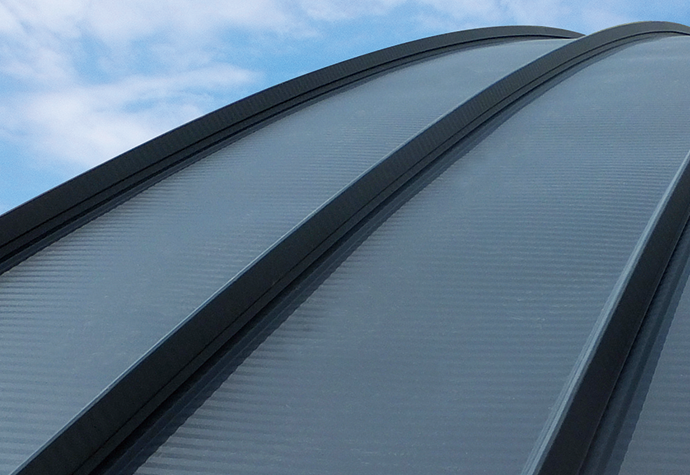

  • R 対応 (15m〜)
  • 対応勾配 3/100〜 (※1)
  • 換気棟対応
  • 高水密屋根 (水密 2,500Pa）
  • 耐風圧屋根

※1 5/100勾配以下では指定下葺き材となります。

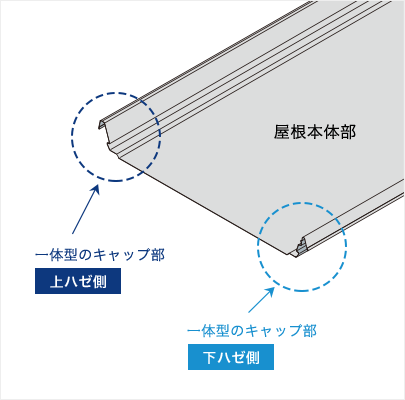

キャップ一体型で材料費、施工費をコストダウン

屋根材とキャップが一体となっています。
屋根材とキャップが一体となっています。
キャップ部をはめるだけで施工できます。
キャップ部をはめるだけで施工できます。

アルミ吊子で優れた耐風圧強度

吊子は強度の高いアルミ製となっております。

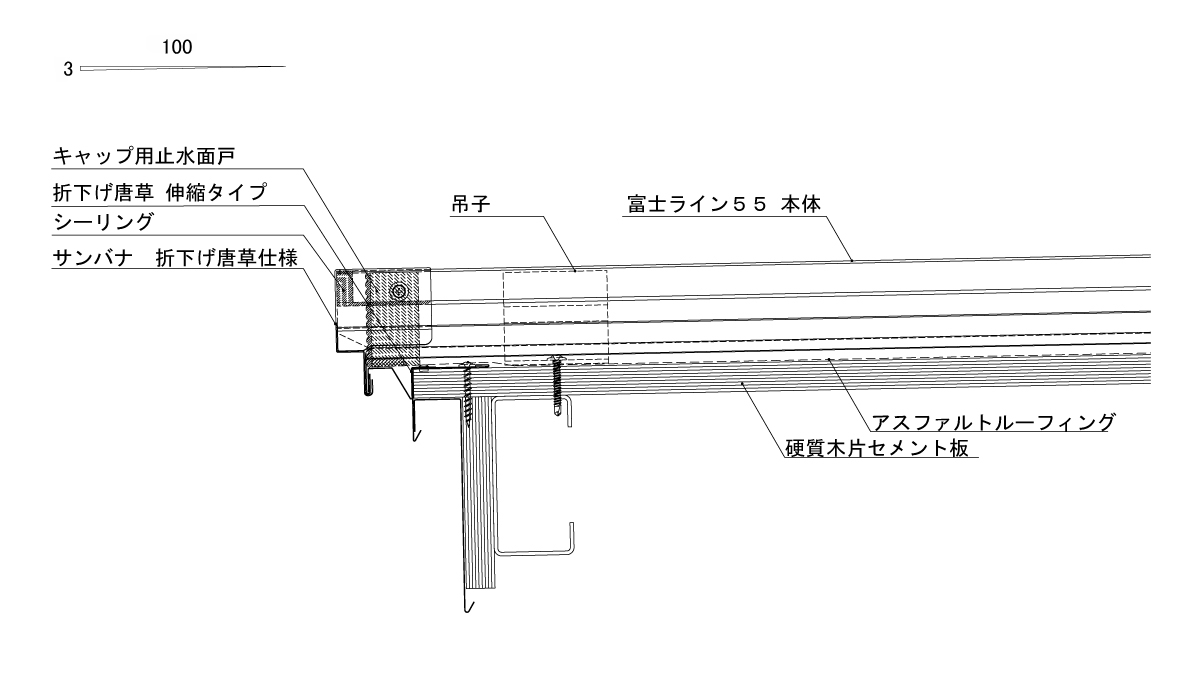

新築用

耐風圧強度を高め、熱伸縮にも対応
【折り下げ唐草 伸縮タイプ】

耐風圧強度に強い
熱伸縮に強い

標準材質・板厚

  • カラーガルバリウム鋼板：0.4～0.5mm
  • フッ素ガルバリウム鋼板：0.4～0.5mm
  • カラーステンレス：0.4mm
  • フッ素ステンレス：0.4mm
※その他の材質・板厚についてはお問合せください。

本体色については各種取りそろえておりますので
ご相談ください。
