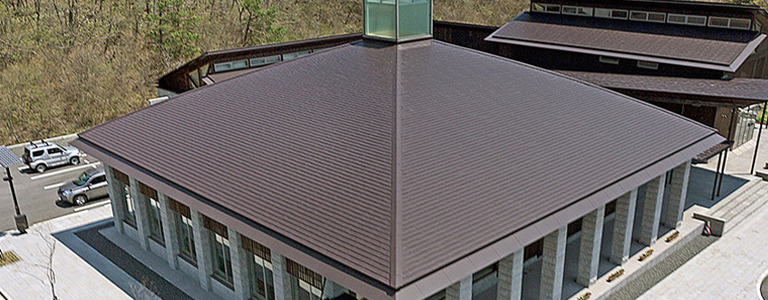

タイマルーフM型
縦ハゼ部に3段水切り構造

タイマルーフM型 下地にて耐火

  • 勾配 20/100〜
  • スタンダード意匠
  • 低コスト
  • 出荷・施工実績No.1
CADデータダウンロード
タイマルーフM型

平葺きと段葺き
特性を融合させたマルチ屋根。

流れるように美しいスタイリッシュ平滑葺き。

3段構え水切り構造。

流れるように美しいスタイリッシュ平滑葺き。

仕様

屋根材別の対応勾配一覧
  • 有効寸法 181mm×1,820mm
  • 屋根勾配 20/100以上
  • 製品重量(鋼板0.4mm) 5.1kg/m2
  • m2必要枚数 3 枚
  • 耐風圧強度※ 8,200Pa
  • 水密 2,500Pa (2.5kN/㎡)でも漏水無し
  • 耐火 下地仕様にて対応

※耐風圧:カナメR&D試験センター、水密:(財)建材試験センターにての実証

※屋根平面部の風速として。実際の耐風圧検討の際には、安全率を考慮のうえ計算してください。

※仕様条件から外れる場合はお問い合わせください。

縦ハゼ部3段水切り
雨水の浸入をカット。

  • 有効立ち上がり 10mm
  • 平葺きと段葺きをミックスした葺きあがり
  • 3 段構え水切り構造の大返しハゼ
  • キャップレス・中折れ無し
  • 対応勾配 20/100〜(※1)
  • 大型物件対応
  • 耐風圧屋根
  • 換気棟対応
  • 水密 2,500Paでも漏水無し

※1 屋根勾配、流れ長さによって、下地条件がありますのでお問い合わせください。

洗練されたシャープなデザイン

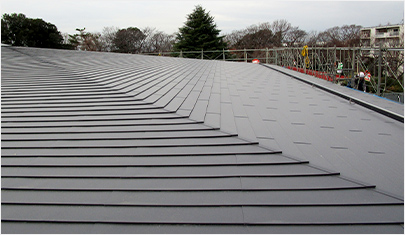

断熱材一体型ながら 半径6m~

屋根材の立ち上がりが10mmと低いので
「戻り勾配」も最小限に抑えられます。

【オプション】スーパーM型ノイズカット

遮音性を備えたスーパーマルチ屋根。
17dB以上の騒音をカット!

屋根材の裏面に遮音テープを装着。騒音として耳ざわりな高音域の音を遮り、低音に変換することで快適に過ごせます。騒音レベルは従来のタイマルーフM型と比較し最大17dBもカットします。

試験でも遮音効果が実証されています。

■金属音遮音性能試験結果

発信源 通常品 ノイズ
カット
金属製球体1個屋根板より
1m上から落下
85dB 68dB 17dB
金属製球体10個まとめて
上から落下
100dB 85dB 15dB
金属製球体数個
ぱらぱらと転がす
74dB 60dB 14dB

標準材質・板厚

  • カラーガルバリウム鋼板:0.35~0.5mm
  • カラーSGL鋼板:0.35〜0.5mm
  • フッ素ガルバリウム鋼板:0.35~0.5mm
  • フッ素SGL鋼板:0.35〜0.5mm
  • カラーステンレス:0.4mm
  • フッ素ステンレス:0.4mm
  • カラーアルミニウム:0.5〜0.6mm
  • フッ素アルミニウム:0.5〜0.6mm
  • ZCS亜鉛メッキステンレス鋼板:0.4mm
  • 銅板:0.35~0.5mm
  • チタン:0.4mm

本体色については各種取りそろえておりますので
ご相談ください。
