直線と曲線が生み出す
景観の優雅さ。
- 平葺きと段葺きをミックスした葺き上がり
- 曲線施工可能
- 単吊子方式
- 対応勾配 25/100～
- 有効立ち上がり 10mm
- 社寺建築に最適
- 耐風圧屋根
- 換気棟対応
銅板による滑らかな曲面も可能な
金属平葺き。
神社仏閣などの伝統建築に最適。
S字形状のハゼで、外圧に強く、
ハゼ部からの雨水浸入を防ぎます。
【アヤメなしタイプ】
仕様
屋根材別の対応勾配一覧| 有効寸法 | 165mm×1,848mm |
|---|---|
| 屋根勾配 | 25/100以上 |
| 製品重量 (銅板0.4mm) |
5.2kg/㎡ |
| ㎡必要枚数 | 3.3枚 |
| 耐風圧強度 (銅板0.35mm) |
5,000Pa※ |
|---|---|
| 耐火 | 下地仕様にて対応 |
※耐風圧：カナメR&D試験センターにての実証
※屋根平面部の風速として。実際の耐風圧検討の際には、安全率を考慮のうえ計算してください。
※仕様条件から外れる場合はお問い合わせください。
【アヤメ1本タイプ】
仕様
屋根材別の対応勾配一覧| 有効寸法 | 165mm×1,818mm |
|---|---|
| 屋根勾配 | 25/100以上 |
| 製品重量 (銅板0.4mm) |
5.3kg/㎡ |
| ㎡必要枚数 | 3.4枚 |
| 耐火 | 下地仕様にて対応 |
|---|
※仕様条件から外れる場合はお問い合わせください。
【アヤメ2本タイプ】
仕様
屋根材別の対応勾配一覧| 有効寸法 | 165mm×1,788mm |
|---|---|
| 屋根勾配 | 25/100以上 |
| 製品重量 (銅板0.4mm) |
5.4kg/㎡ |
| ㎡必要枚数 | 3.4枚 |
| 耐火 | 下地仕様にて対応 |
|---|
※仕様条件から外れる場合はお問い合わせください。
直線と曲線が生み出す
熱伸縮の影響を抑える伸縮軽減工法
広く取ることや、吊り子固定切り込みを設けています。
在来平葺きでおこりやすい
「ハゼ切れ」「ゆがみ」を防ぎます。
伸縮を抑え、均整な葺きあがりを保持
格調あるフォルム、曲線の葺ける横葺き。
製品図面
軒先納まり
主棟納まり
最新製品カタログ
ダウンロードはこちらから標準材質・板厚
- 銅板：0.35～0.4mm
- チタン：0.3mm
本体色については各種取りそろえておりますので
ご相談ください。

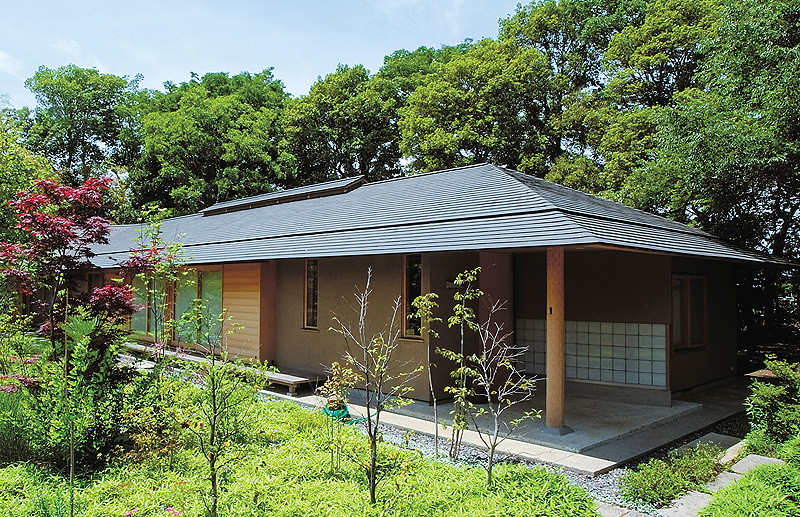

施工事例
- 社寺建築のサイトはこちら
-
