スタンディングロック
長尺・定尺に両対応した縦葺き屋根

スタンディングロック 下地にて耐火

  • 勾配 3/100～
  • ジョイント工法
  • R半径3m～
  • チドリ葺き納め可
  • テーパー加工納まり可
CADデータダウンロード
スタインディングロック

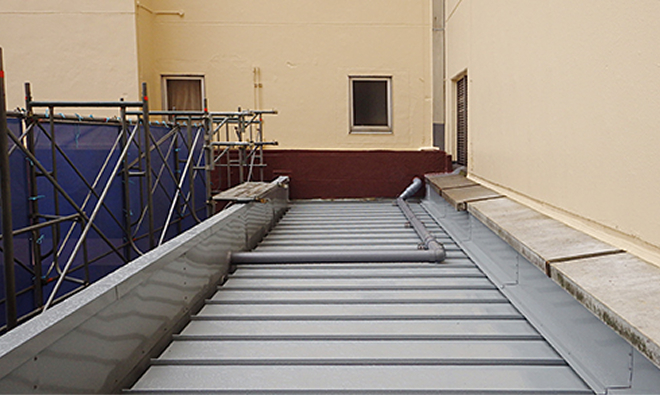

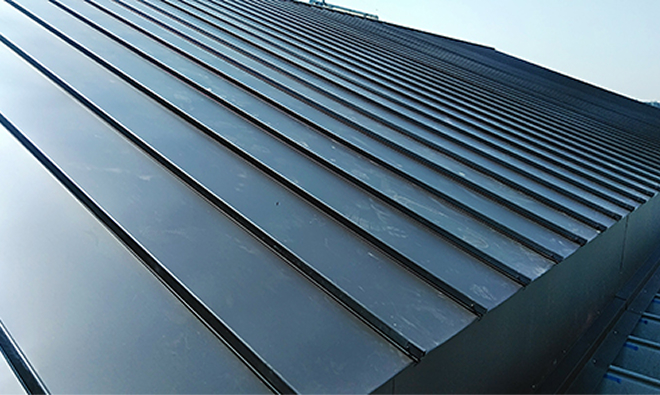

全体図・パース CADダウンロード スタンディングロック施工事例

効率よく美しく、 嵌合タイプの縦長尺屋根材。

効率よく美しく、嵌合タイプの縦長尺屋根材。
搬入路が狭い場合でも、
“定尺ジョイント工法”
で施工可能
定尺ジョイント工法

屋根材を分割して輸送できるため、搬入路が狭い現場や現場成形ができない場合でも、長尺屋根が施工可能となります。チドリ葺きも可能です。

※ 設置には諸条件がございます。
詳しくはお問い合わせください。

本体

本体

仕様

屋根材別の対応勾配一覧
有効寸法 385mm
屋根勾配(長尺)
屋根勾配(定尺)		 3/100以上 10/100以上
製品重量
（鋼板0.4mm）		 4.81kg/㎡
R半径(長尺) 3m～ ※定尺でのR半径はお問い合わせください。
㎡必要m 2.6m
耐風圧強度
(長尺,鋼板0.4mm) 耐風圧強度
(定尺,鋼板0.4mm)		 7,500Pa※
4,300Pa※
定尺は安全率3で運用
水密 2,500Pa (2.5kN/㎡）でも漏水無し
耐火 下地仕様にて対応

※耐風圧・水密：（財）建材試験センターにての実証

※ 実際の耐風圧検討の際には、安全率を考慮のうえ計算してください

※ 表記されている仕様以外についてはお問い合わせください。

R 最小3m からの対応(長尺時)
シンプルだからこそ自由度が高い縦葺き

  • 縦長尺屋根材
  • 定尺ジョイント工法対応
  • ハゼ締め作業不要の嵌合式
  • R屋根対応可能 (半径3m～ ※定尺はお問合せ下さい)
  • 単吊子方式
  • 大型物件対応
  • 耐風圧屋根
  • 対応勾配(長尺)3/100～
  • 対応勾配(定尺)10/100～
  • 換気棟対応
  • 高水密屋根 (水密 2,500Pa)

直線・曲線の自由度が高く、
テーパーや三次元曲面も可能

標準材質・板厚

  • カラーガルバリウム鋼板：0.4～0.5mm
  • フッ素ガルバリウム鋼板：0.4～0.5mm
  • カラーステンレス：0.4〜0.5mm
  • フッ素ステンレス：0.4〜0.5mm
  • カラーアルミニウム(長尺のみ)：0.5mm
  • フッ素アルミニウム(長尺のみ)：0.5mm
  • 銅板(長尺のみ)：0.4～0.6mm

本体色については各種取りそろえておりますので
ご相談ください。
