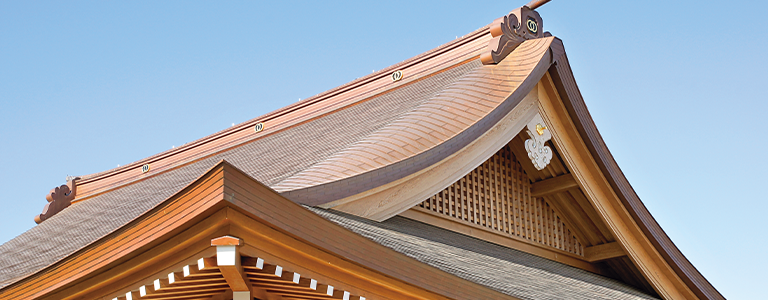

カナメ一文字葺き
直線と曲線が生み出す景観の優雅さ

カナメ一文字葺き 下地にて耐火

  • 勾配25/100〜
  • 神社仏閣に最適
  • 曲線施工可能
CADデータダウンロード
カナメ一文字葺き

銅板による滑らかな曲面も可能な
金属平葺き。
神社仏閣などの伝統建築に最適。

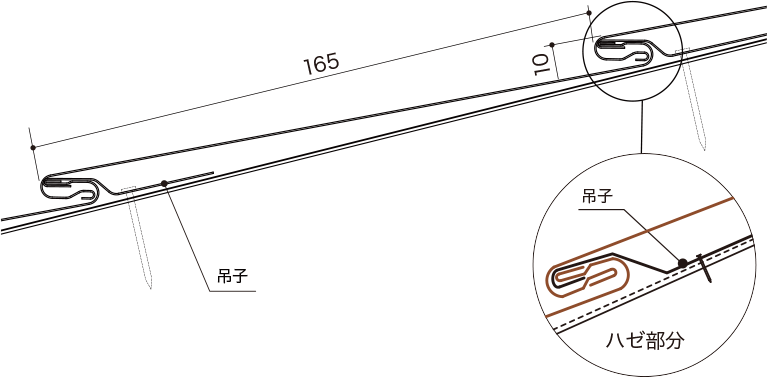

大・中型構造用に優れたシステム屋根材。

S字形状のハゼで、外圧に強く、
ハゼ部からの雨水浸入を防ぎます。

【アヤメなしタイプ】

仕様

屋根材別の対応勾配一覧

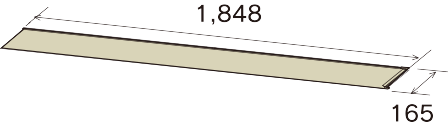

  • 有効寸法 165mm×1,848mm
  • 屋根勾配 25/100以上
  • 製品重量 (銅板0.4mm) 5.2kg/m2
  • m2必要枚数 3.3枚
  • 耐風圧強度 (銅板0.35mm) 5,100Pa※
  • 耐火 下地仕様にて対応

※耐風圧:カナメR&D試験センターにての実証

※屋根平面部の風速として。実際の耐風圧検討の際には、安全率を考慮のうえ計算してください。

※仕様条件から外れる場合はお問い合わせください。

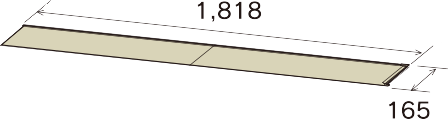

【アヤメ1本タイプ】

仕様

屋根材別の対応勾配一覧
  • 有効寸法 165mm×1,818mm
  • 屋根勾配 25/100以上
  • 製品重量 (銅板0.4mm) 5.3kg/m2
  • m2必要枚数 3.3枚
  • 耐火 下地仕様にて対応

※仕様条件から外れる場合はお問い合わせください。

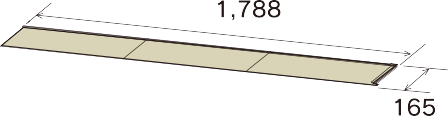

【アヤメ2本タイプ】

【アヤメ2本タイプ】

仕様

屋根材別の対応勾配一覧
  • 有効寸法 165mm×1,788mm
  • 屋根勾配 25/100以上
  • 製品重量 (銅板0.4mm) 5.4kg/m2
  • m2必要枚数 3.4枚
  • 耐火 下地仕様にて対応

※仕様条件から外れる場合はお問い合わせください。

直線と曲線が生み出す
景観の優雅さ。

  • 平葺きと段葺きをミックスした葺き上がり
  • 曲線施工可能
  • 単吊子方式
  • 対応勾配 25/100~
  • 有効立ち上がり 10mm
  • 社寺建築に最適
  • 耐風圧屋根
  • 換気棟対応

熱伸縮の影響を抑える伸縮軽減工法

熱伸縮による「ハゼ切れ・ゆがみ」を防ぐため、縦ハゼの幅を広く取ることや、吊り子固定切り込みを設けています。

在来平葺きでおこりやすい
「ハゼ切れ」「ゆがみ」を防ぎます。

熱伸縮によるハゼ切れ
熱伸縮によるハゼ切れ
熱伸縮で歪んだ銅屋根
熱伸縮で歪んだ銅屋根

伸縮を抑え、
均整な葺きあがりを保持

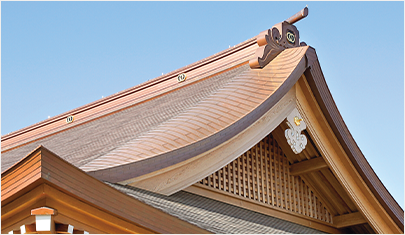

30mmの立ち上がりで重厚感のある意匠を演出。

格調あるフォルム、
曲線の葺ける横葺き

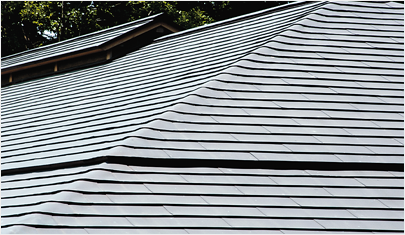

高強度のリブ吊子

標準材質・板厚

  • 銅板:0.3~0.5mm
  • チタン:0.3~0.4mm

本体色については各種取りそろえておりますので
ご相談ください。
