FHR-2000
驚異的な対風圧強度19,300Paを実現

FHR-2000 下地にて耐火

  • 勾配 5/100〜
  • 超耐風圧性能
  • キャップデザイン全3種
CADデータダウンロード

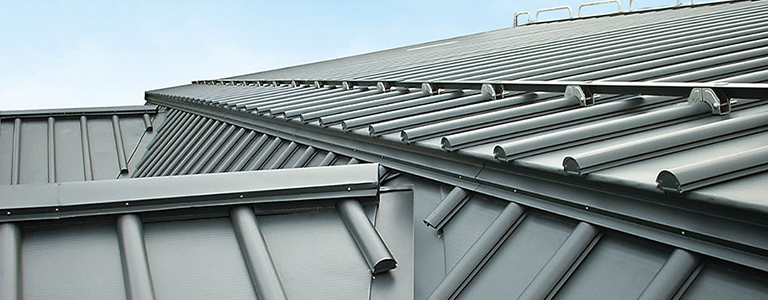

FHR-2000

大型台風を想定した
最強の耐風圧仕様の屋根。

丸形キャップ

丸形キャップ

小形キャップ

小形キャップ

角形キャップ

角形キャップ

本体

断面図

仕様

屋根材別の対応勾配一覧
  • 有効寸法 430mm×〜
  • 屋根勾配 5/100以上
  • m2必要m 2.3m
  • 耐風圧強度※ 19,300Pa
  • 水密 2,500Pa (2.5kN/㎡)でも漏水無し
  • 耐火 下地にて耐火

※耐風圧:カナメR&D試験センターにての実証 水密:(財)建材試験センターにての実証

※ 屋根平面部の風速として。実際の耐風圧検討の際には、安全率を考慮のうえ計算してください。

※ 仕様条件から外れる場合はお問い合わせください。

強風地域や超高層部でも
安心の耐風圧性能。

  • 縦長尺屋根材
  • ハゼ締め作業不要の嵌合式
  • キャップ形状 3 種類 (角形・丸形・小形キャップ)
  • R 屋根対応可能 (半径 30m〜対応)
  • 対応勾配 5/100〜
  • 耐風圧屋根 (超高層向き)
  • 換気棟対応
  • 大型物件対応
  • 高水密屋根 (水密 2,500Pa)

高層建築対応・高強度耐風圧屋根

群を抜く、耐風圧強度19,300Pa以上を実現。

沿岸部や標高の高い場所、さらには高層建築物など強風対策が必要な建物に最適です

高層建築対応・高強度耐風圧屋根

耐風圧強度を高め、熱伸縮にも対応
【折り下げ唐草 伸縮タイプ】

耐風圧強度に強い
熱伸縮に強い

標準材質・板厚

  • カラーガルバリウム鋼板:0.4~0.6mm
  • カラーSGL鋼板:0.4〜0.6mm
  • フッ素ガルバリウム鋼板:0.4~0.6mm
  • フッ素SGL鋼板:0.4〜0.6mm
  • カラーステンレス:0.4〜0.5mm
  • フッ素ステンレス:0.4〜0.5mm
  • カラーアルミニウム:0.5〜0.7mm
  • フッ素アルミニウム:0.5〜0.7mm
  • ZCS亜鉛メッキステンレス:0.4〜0.5mm
  • 銅板:0.4〜0.6mm

本体色については各種取りそろえておりますので
ご相談ください。
