大型屋根に最適化した
万能ルーフ。
- 有効立ち上がり 17mm
- 単吊子方式
- 特殊ハゼによる毛細管現象防止
- 大型鉄骨構造用屋根材
- 対応勾配 25/100〜
- 衝撃に強い圧力分散構造
- 耐風圧屋根
- 換気棟対応
大・中型構造用に優れた
システム屋根材。
カナメ式特殊角ハゼにより雨水の浸入を防ぐ。
仕様
屋根材別の対応勾配一覧-
有効寸法
245mm×5,000mm
(銅板4,000mm) - 屋根勾配 25/100以上
- 製品重量（鋼板0.4mm） 4.8kg/m2
-
m2必要枚数
0.8枚
(銅板1.1枚)
-
耐風圧強度※
(鋼板0.4mm) 5,100Pa - 耐火 下地仕様にて対応
※耐風圧：カナメR&D試験センターにて実証
※屋根平面部の風速として。実際の耐風圧検討の際には、安全率を考慮のうえ計算してください。
※仕様条件から外れる場合はお問い合わせください。
大型屋根に最適化した

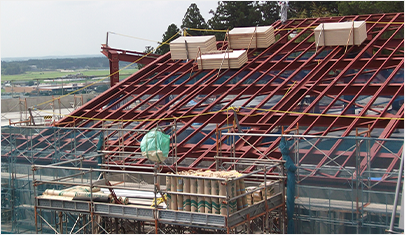

大型鉄骨造の屋根に最適化した、
万能ルーフ。

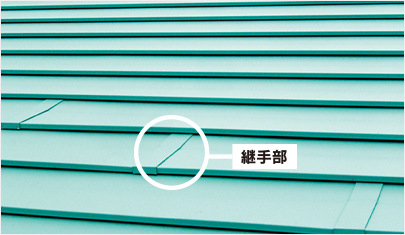

継手部により伸縮が防止され熱に
よる伸縮にも強い構造
全体図
納まり1
納まり2
納まり3
最新製品カタログ
ダウンロードはこちらから標準材質・板厚
- カラーガルバリウム鋼板：0.4～0.6mm
- フッ素ガルバリウム鋼板：0.4～0.6mm
- カラーステンレス：0.4～0.6mm
- フッ素ステンレス：0.4～0.6mm
- カラーアルミニウム：0.5～0.6mm
- フッ素アルミニウム：0.5～0.6mm
- 銅板：0.4～0.6mm
本体色については各種取りそろえておりますので
ご相談ください。
