フラットライン
凹凸のないスタイリッシュな仕上がり。

フラットライン®

  • 勾配 10/100〜
  • 全面フラットな意匠
  • ジョイント工法
  • R加工対応
CADデータダウンロード
フラットライン

流れるように美しい スタイリッシュ平滑葺き。

流れるように美しいスタイリッシュ平滑葺き。

完璧な雨仕舞 【2重防水構造】

屋根材本体の重なりで、樋状の防水層を形成(1次防水層)。
さらに下部にガターを設置(2次防水層)した2重防水機構で完璧な雨仕舞を実現。

流れるように美しいスタイリッシュ平滑葺き。

断面図

仕様

屋根材別の対応勾配一覧
  • 有効寸法 436mm×~
  • 屋根勾配※1 10/100以上
  • 製品重量(鋼板0.4mm) 5.42kg/m2
  • R半径 6m〜
  • m2必要m 2.3m
  • 耐風圧強度※ 5,600Pa

耐風圧:カナメR&D試験センターにて実証

※屋根平面部の風速として。実際の耐風圧検討の際には、安全率を考慮のうえ計算してください。

※仕様条件から外れる場合はお問い合わせください。

フラットなハゼ形状で
シンプル&均整の取れた仕上がり。

  • 凹凸のないフラットな仕上がり
  • 2 重防水構造
  • R屋根対応可能(半径 6m〜対応)
  • バックアップ材による優れた断熱性と遮音性
  • 耐荷重屋根材
  • 対応勾配 10/100〜
  • 換気棟対応
  • 耐風圧屋根

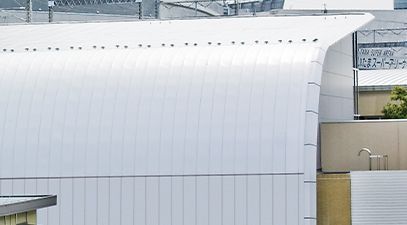

滑らかな曲線加工 半径6m~

滑らかな曲線加工 半径6m~

フラットなハゼ形状のため、縦ハゼ葺きのようなシャープなラインが気にならず、曲線もより滑らかで美しい仕上がりに。

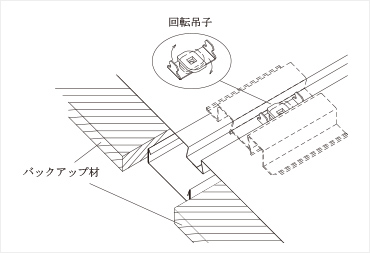

優れた断熱性・遮音性をもち外部からの荷重に強い。

優れた断熱性・遮音性をもち外部からの荷重に強い。

本体は独自のシステム吊子により、押え金具を回転し止めるだけの簡単施工。
バックアップ材の使用により、断熱性と遮音性を発揮。外部からの荷重に強い屋根材です。

標準材質・板厚

  • カラーガルバリウム鋼板:0.4~0.6mm
  • カラーSGL鋼板:0.4〜0.6mm
  • フッ素ガルバリウム鋼板:0.4~0.6mm
  • フッ素SGL鋼板:0.4〜0.6mm
  • カラーステンレス:0.4~0.5mm
  • フッ素ステンレス:0.4~0.5mm
  • カラーアルミニウム:0.5~0.7mm
  • フッ素アルミニウム:0.5~0.7mm
  • ZCS亜鉛メッキステンレス:0.4~0.5mm
  • 銅板:0.4~0.6mm

本体色については各種取りそろえておりますので
ご相談ください。
