エコウェーブ
より細かいキャップ(山)ピッチで
瓦棒とは異なる新しいデザイン

エコウェーブ

  • 勾配 3/100〜
  • 縦長尺屋根
  • 大型物件対応
  • 換気棟対応
  • ソーラー設置可
CADデータダウンロード
エコウェーブ

より細かいキャップ(山)ピッチで 瓦棒とは異なる新しいデザイン

ショート山ピッチで瓦棒とは異なる新しいデザイン

固定ビスが表面に露出せず、
美しい仕上がりと、高水密性を両立

固定ビスが表面に露出せず、美しい仕上がりと、高水密性を両立

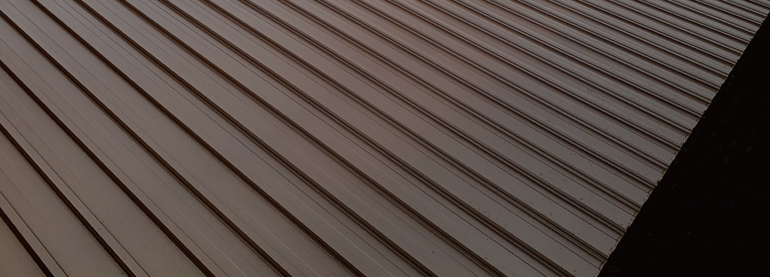

施工写真

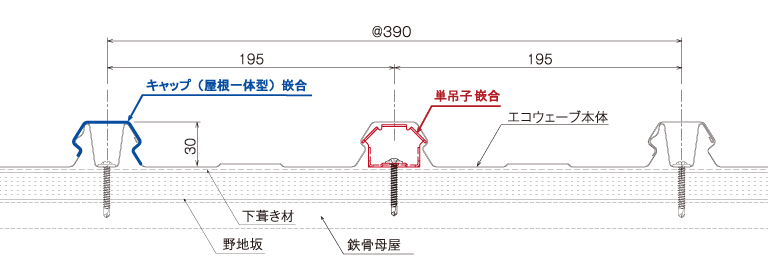

断面図

仕様

  • 有効寸法 製品ピッチ 390mm(山ピッチ195mm)
  • 屋根勾配 3/100以上
  • 製品重量(鋼板0.5mm) 8.87kg/m2

  • 耐風圧強度※ 8,300Pa (鋼板0.5mm)
  • 水密※ 2,500Pa (2.5kN/㎡)でも漏水無し

※(財)建材試験センターにて実証

※仕様条件から外れる場合はお問い合わせください。

2つの嵌合(屋根一体型のキャップ方式と吊り子方式)で
施工性美観性のハイブリッド。

  • 縦長尺屋根材
  • 30mm 山高で高水密
  • 対応勾配3/100~
  • 大型物件対応
  • 屋根材とキャップ一体型
  • 換気棟対応
  • ソーラー設置可

屋根材の歪み・たわみを防止

屋根材のの歪み・たわみを防止

長尺屋根では熱伸縮等によりドブ部の「歪み・たわみ」が課題でした。

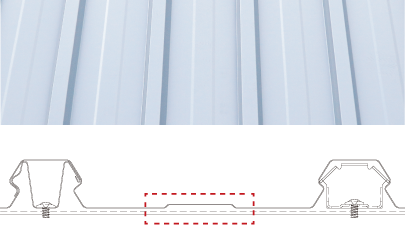

屋根材のの歪み・たわみを防止

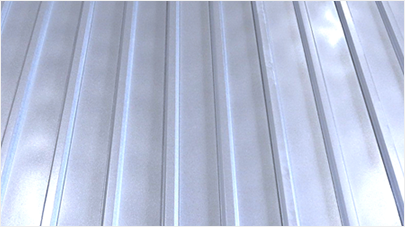

ドブ部に「縦リブ加工」を施し、屋根材の歪みを防止。
